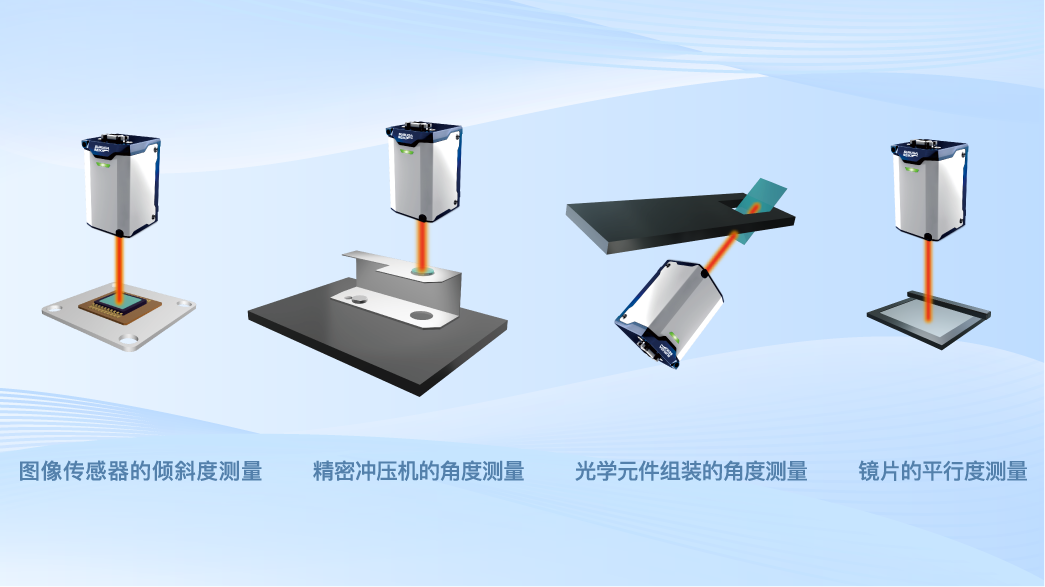

用于要求精密度的零件和设备的检查和角度测量
激光准直仪“Smart LAC”
自动准直仪“Smart LAC”是一种使用激光，能以非接触方式实时测量被测物体的微小角度和多个被测物体的相对角度的测量仪器。
激光束入射到聚焦透镜后，会根据入射角转换成焦点平面上的光束光点位置的信息。利用该原理，向被测物体照射激光束，使其反射光聚焦到图像传感器上，从而计算出被测物体的角度。
激光准直仪
“Smart LAC”的特点
采用非接触式激光准直仪，使用1台传感器即可高精度、实时地测量工件的倾斜度。
-
能以非接触方式测量角度
- 不会损坏被测物体
- 仅需1台传感器即可确定倾斜度，节省空间、节省价格、节省能源。
-
测量可以不受工作距离的限制
- 重复再现性0.0003度（Ave.）（5µrad）
- 测量可以不受工作距离的限制，因此布局自由度高。
-
可瞬时测量
- 高速、高精度产品系列
高速测量 500kHz
测量时间 2µs(500kHz)
- 高速、高精度产品系列
引进激光准直仪
“Smart LAC”的优势
引进“Smart LAC”，具有提高测量速度和降低成本等优势。
-
提高测量精度
能以非接触方式测量被测物体之间的微小角度关系，因此不会损坏被测物体且可以瞬时进行高精度的角度测量。 -
降低成本
测量角度等时无需使用多个机械设备，因此有助于降低机械设备的生产成本、节省空间和节省能源。 -
提升UPH
不会损坏被测物体且可以瞬时进行高精度的角度测量，因此可以缩短测量时间，提高生产效率。
“Smart LAC”系列产品列表
单点测量
通过减少传统H410多点测量型的功能，实现“低价格”
- 测量结果仅显示单点（从多个反射光中选择）
- 激光波长阵容 红/蓝/绿/红外
- 无需初始校准
- 可对应KC/CE/FCC/FDA
多点测量
手掌大小并实现了高精度与高分辨率
- 最多可以测量5点
- 可以使用分叉转接器测量多面角度
- 测量范围：±1.75度
- 激光波长阵容 红/蓝/绿/红外
- 无需初始校准
- 可对应KC/CE/FCC/FDA
高速/广角测量
动态测量快速变化的被测物体倾斜角
- 高速采样：200kHz、250kHz、500kHz（取决于机型）
- 高分辨率：0.4sec（取决于机型）
- 测量范围：±5度（取决于机型）
- 模拟电压输出
