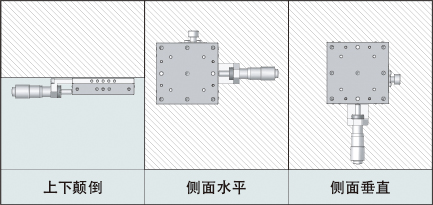

各种滑台(X轴、水平面Z轴、角度、旋转)上下颠倒安装时的使用方法。和样本上记载的负载(水平放置)相比、负载会减弱多少?

各种产品的参数都是放置在水平面时的前提下得出的。
因为加在滑台导轨上的负载会变化、无法明确定义上下颠倒安装时的耐负载。
以下是大概的推算。
◆不能上下颠倒安装的产品
・水平面Z轴滑台(杠杆式) ・・・B33系列
・旋转滑台(磨合安装型) ・・・B43系列
・角度滑台
◆负载中心在滑台上面(中心)的正下方时可以使用。
 水平放置负载的30%以下
 ※负载在超出悬垂位置时,不能推定大概的耐负载,不建
议使用。
・各种X轴滑台
・水平面Z轴滑台(楔子式)
◆虽然负载中心在滑台上面(中心)的正下方时可以使用、但是负载的着力点变化很大的话,就很难推定耐负载的产品。
・各种角度滑台
