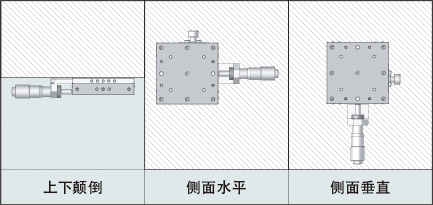

- 侧面垂直使用各种滑台(X轴、水平面Z轴、角度、旋转)时要安装在支架上(侧面垂直使用)。和样本上记载的负载(水平放置)相比、负载会减弱多少?
■X轴滑台的情况・・・
加有支架的滑台有Z轴滑台型号时请参照其负载。
(例.BSS16-40CZ → BSS36-40CU)
※负载就是指千分头(进给螺杆)的承重。
■其他产品
各种产品的参数都是放置在水平面时的前提下得出的。
因为加在滑台导轨上的负载会变化、无法明确定义侧面垂直安装时的耐负载。
以下是大概的估计。
◆侧面垂直时使用NG
・水平面Z轴滑台(杠杆式) ・・・B33系列
・旋转滑台(磨合安装型)・・・B43系列
・角度滑台
◆负载中心在靠近滑台上面(中心)的正下方时可以使用。
水平放置负载的30%以下
※负载在超出悬垂位置时,不能推定大概的耐负载,不建
议使用。
・各种旋转滑台
