ES3800

基本规格

8度分割用

A型
B型

移动量

移动量：X[mm]

移动量：Y[mm]

移动量：Z[mm]

检索结果：2件

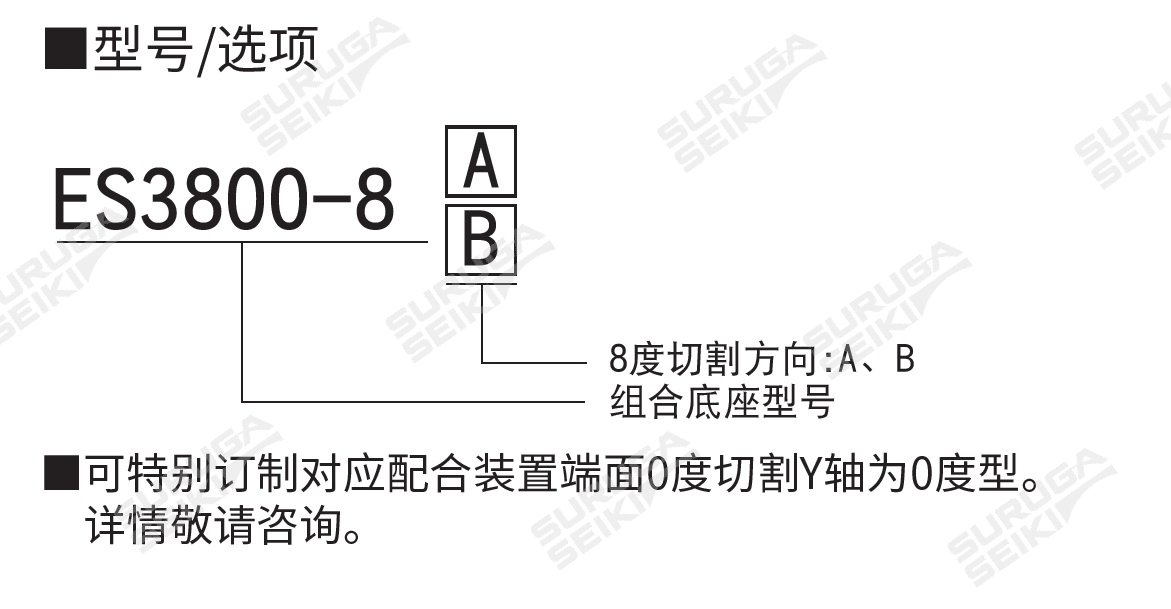

型号

报价

CAD数据

ES3800-8A	ES3800-8B

品名

外挂选配件

倾斜滑台类型

8度分割用

行程类型

L/R型

センサ電源電圧

自重[kg]

光轴高度[mm]

附件

移动量：X[mm]

移动量：Y[mm]

移动量：Z[mm]

移动量：Z[mm]（粗调）

移动量：Z[mm]（微调）

移动量：θx[±°]

移动量：θy[±°]

移动量：θz[±°]

分辨率
：X[μm/脉冲](Full)

分辨率
：X[μm/脉冲](MS1/20)

分辨率
：Y[μm/脉冲](Full)

分辨率
：Y[μm/脉冲](MS1/10)

分辨率
：Y[μm/脉冲](MS1/20)

分辨率
：Z[μm/脉冲](Full)

分辨率
：Z[μm/脉冲](MS1/20)

分辨率
：Z[μm/刻度]（粗调）

分辨率
：Z[μm/刻度]（微调）

分辨率
：θx[°/圈]

分辨率
：θx[≒″/刻度]

分辨率
：θx[°/脉冲](Full)

分辨率
：θy[°/圈]

分辨率
：θy[≒″/刻度]

分辨率
：θy[°/脉冲](Full)

分辨率
：θz[°/脉冲](Full)

※

自动滑台调芯单元（3轴） 8°支持分割：ES3800	自动滑台调芯单元（3轴） 8°支持分割：ES3800


A型	B型



3.5	3.5
145	145
滑台电缆（D214-2-2E 3根）安装螺丝（内六角螺栓M6-12 8根）	滑台电缆（D214-2-2E 3根）安装螺丝（内六角螺栓M6-12 8根）
20	20
20	20
13	13
±6.5	±6.5
±0.3	±0.3
2.5	2.5
2.5	2.5
10	10
1	1
0.05	0.05
1	1

0.05	0.05


10	10
0.5	0.5

29.3	29.3


27.8	27.8

0.0045	0.0045

检索结果：2件

型号	ES3800-8A	ES3800-8B
报价
CAD数据
品名	自动滑台调芯单元（3轴） 8°支持分割：ES3800	自动滑台调芯单元（3轴） 8°支持分割：ES3800
外挂选配件	~	~
倾斜滑台类型	~	~
8度分割用	A型	B型
行程类型	~	~
L/R型	~	~
センサ電源電圧	~	~
自重[kg]	3.5	3.5
光轴高度[mm]	145	145
附件	滑台电缆（D214-2-2E 3根）安装螺丝（内六角螺栓M6-12 8根）	滑台电缆（D214-2-2E 3根）安装螺丝（内六角螺栓M6-12 8根）
移动量：X[mm]	20	20
移动量：Y[mm]	20	20
移动量：Z[mm]	13	13
移动量：Z[mm]（粗调）	±6.5	±6.5
移动量：Z[mm]（微调）	±0.3	±0.3
移动量：θx[±°]	2.5	2.5
移动量：θy[±°]	2.5	2.5
移动量：θz[±°]	10	10
分辨率：X[μm/脉冲](Full)	1	1
分辨率：X[μm/脉冲](MS1/20)	0.05	0.05
分辨率：Y[μm/脉冲](Full)	1	1
分辨率：Y[μm/脉冲](MS1/10)	~	~
分辨率：Y[μm/脉冲](MS1/20)	0.05	0.05
分辨率：Z[μm/脉冲](Full)	~	~
分辨率：Z[μm/脉冲](MS1/20)	~	~
分辨率：Z[μm/刻度]（粗调）	10	10
分辨率：Z[μm/刻度]（微调）	0.5	0.5
分辨率：θx[°/圈]	~	~
分辨率：θx[≒″/刻度]	29.3	29.3
分辨率：θx[°/脉冲](Full)	~	~
分辨率：θy[°/圈]	~	~
分辨率：θy[≒″/刻度]	27.8	27.8
分辨率：θy[°/脉冲](Full)	~	~
分辨率：θz[°/脉冲](Full)	0.0045	0.0045
※	~	~
